Selectiegebied

Functies, Lagen, submenu.

Building Blocks
(Afbeelding) Toevoegen / Selectiegebied


Gedetailleerde beschrijving van de functies

Met deze functie is het mogelijk om één of meerdere Polygonen (gebieden), lijnen of grids in te tekenen.

Building Blocks
(Afbeelding) Toevoegen / Tekengebied

Na klikken op Selectiegebied kan er gekozen worden uit het tekenen van een Polygoon, lijn of grid in de 3D-Viewer.


Polygoon

Klik op Polygoon en een kleine witte bol verschijnt bij de muisaanwijzer in het 3D scherm. Klik en teken hiermee het volledige veelvlak of polygoon. Sluit het vlak door na het aanbrengen van meerdere punten op de laatste punt te klikken. Hierdoor wordt het vlak ingekleurd. Door op een van de punten te klikken kan het vlak worden aangepast.

Building Blocks

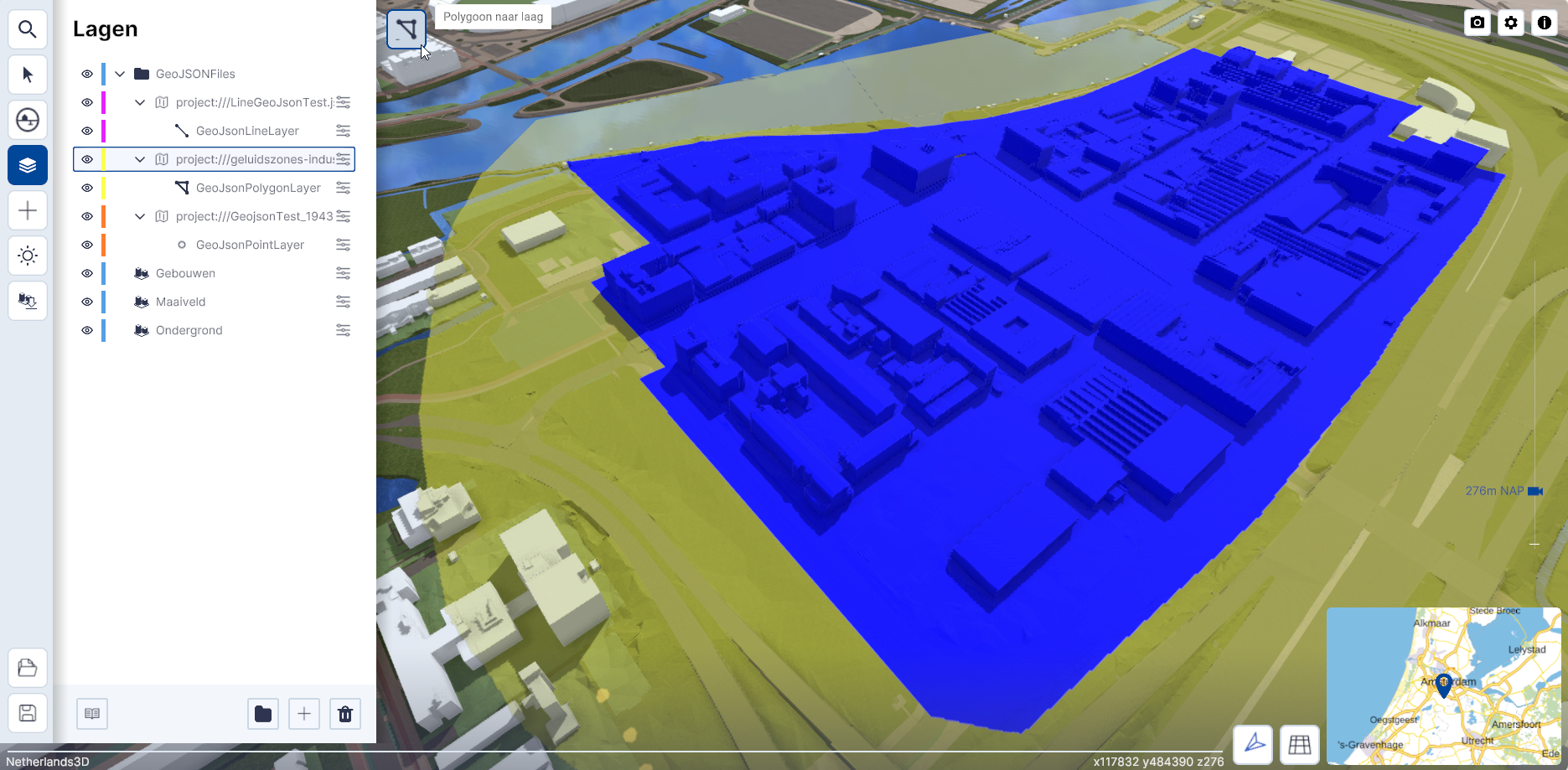

(Afbeelding) Intekenen polygoon

Er kunnen meerdere selectiegebieden worden ingetekend.


Verspreid objecten in gebied

Door een object zoals bijvoorbeeld een boom uit de Objectenbibliotheek toe te voegen aan de laag Polygon, kan de functie Verspreid objecten in gebied geactiveerd.

Building Blocks
(Afbeelding) Activeren functie Verspreid objecten in gebied.

Doorloop de volgende stappen;

  • Voeg een object (boom) toe uit de Objectenbibliotheek,
  • Sleep het object in Lagen op het Polygon,
  • klik op eigenschappen van het object,
  • vink Verspreid objecten in gebied aan,
  • pas eventueel de Eigenschappen van Verspreiden object aan.


Lijn

Klik op Lijn en een kleine witte bol verschijnt bij de muisaanwijzer in het 3D scherm. Klik in het scherm en teken hiermee de lijn door het eindpunt op de gewenste plek te plaatsen. [Kleuren aanpassen?] Door op één van de eindpunten te klikken kan de lijn worden aangepast.

Building Blocks
(Afbeelding) Intekenen lijn

De lijndikte kan worden aangepast door op het instellingen-icoon te klikken. Het Eigenschappenmenu verschijnt waarmee de lijndikte van 1.00 tot 200.00 meter kan worden aangepast. Standaard is de dikte 10.00 meter.

Building Blocks
(Afbeelding) Eigenschappen

Er kunnen meerdere lijnen worden ingetekend.


Grid

Klik op Grid en je kan met de muis, in combinatie met de linkermuisknop en shift-toets een selectiegebied selecteren.

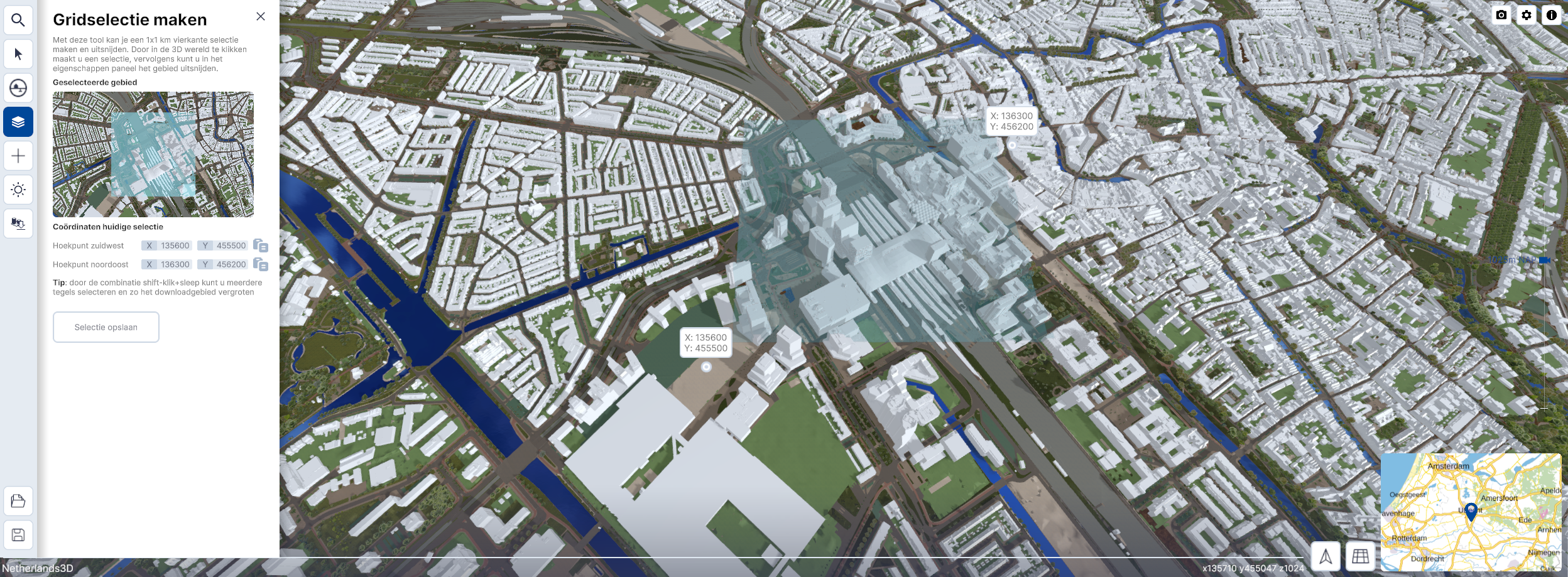

Building Blocks (Afbeelding) Meerdere secties van 100x100 geselecteerd.

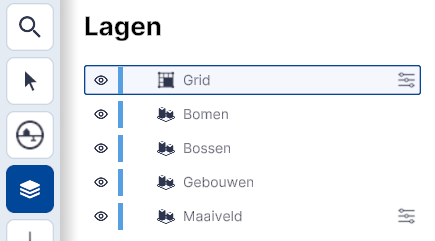

Building Blocks (Afbeelding) Gridlaag toegevoegd.

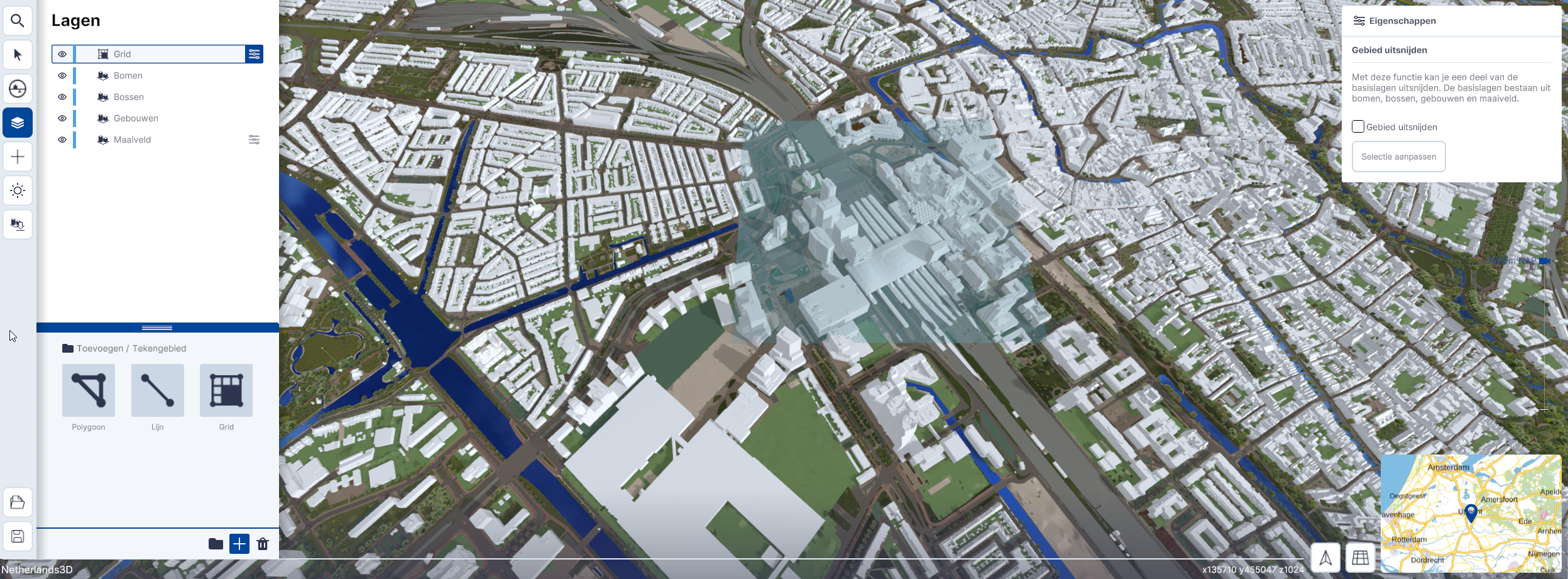

Building Blocks (Afbeelding) Eigenschappen gridlaag.

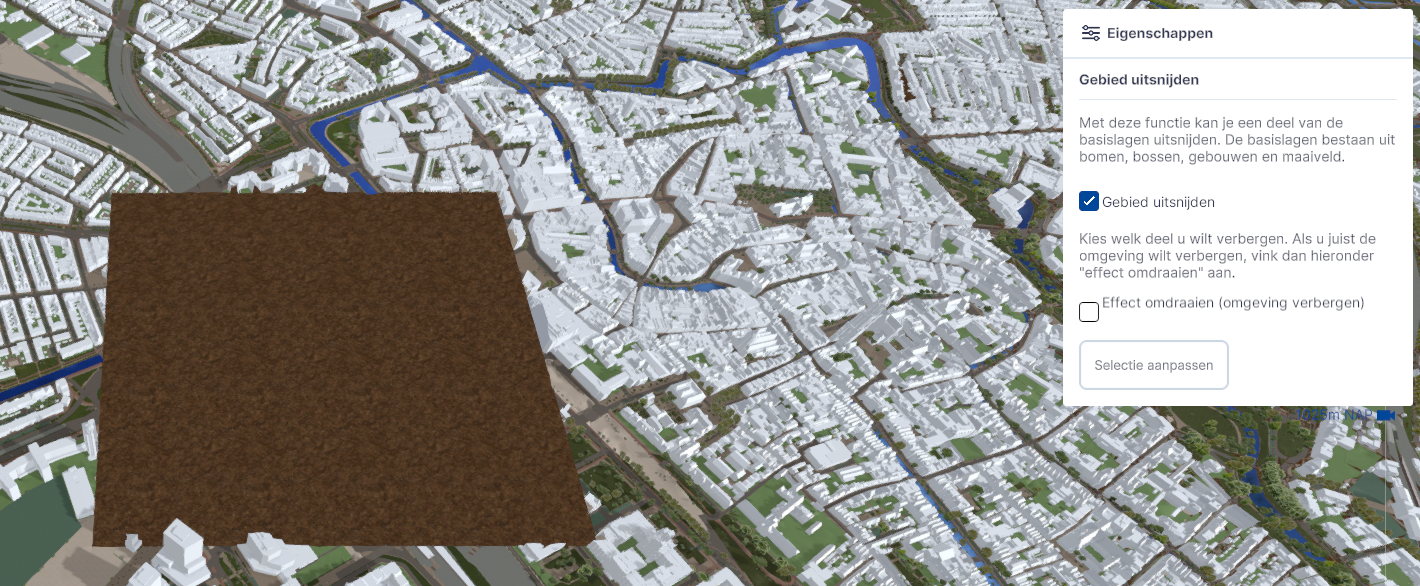

Building Blocks (Afbeelding) Gebied uitsnijden in gridlaag.

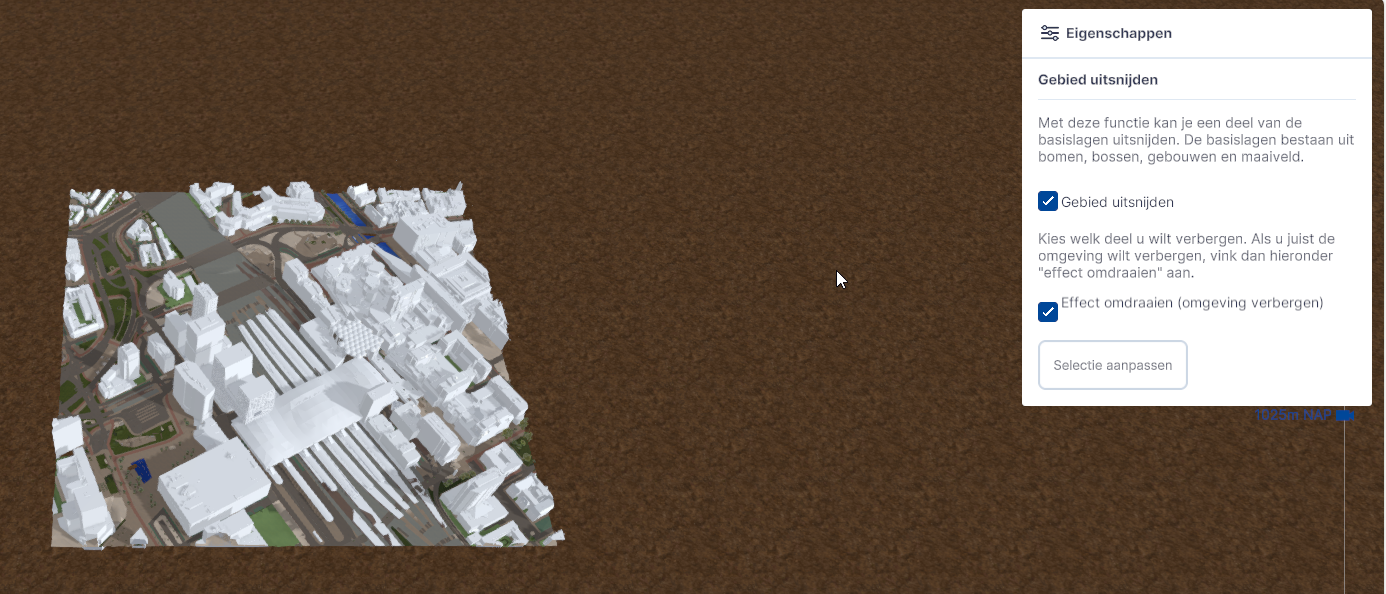

Building Blocks (Afbeelding) Uitgesneden gebied omdraaien.

Er kunnen meerdere grids worden ingetekend.

Masking and Clipping

Bovenstaande handelingen kan je met alle selectiemogelijkheden uitvoeren. Dus ook met een polygoon en een lijn. Zo kan je meerdere gebieden uitsnijden of highlighten.

Achteraf kan je de geselecteerde lijn(en), gebied(en) en grid(s) ook aanpassen. Bij lijnen en gebieden kan je de laag selecteren en de zichtbare punten oppakken en verplaatsen en bij een grid kan je een nieuwe selectie maken.

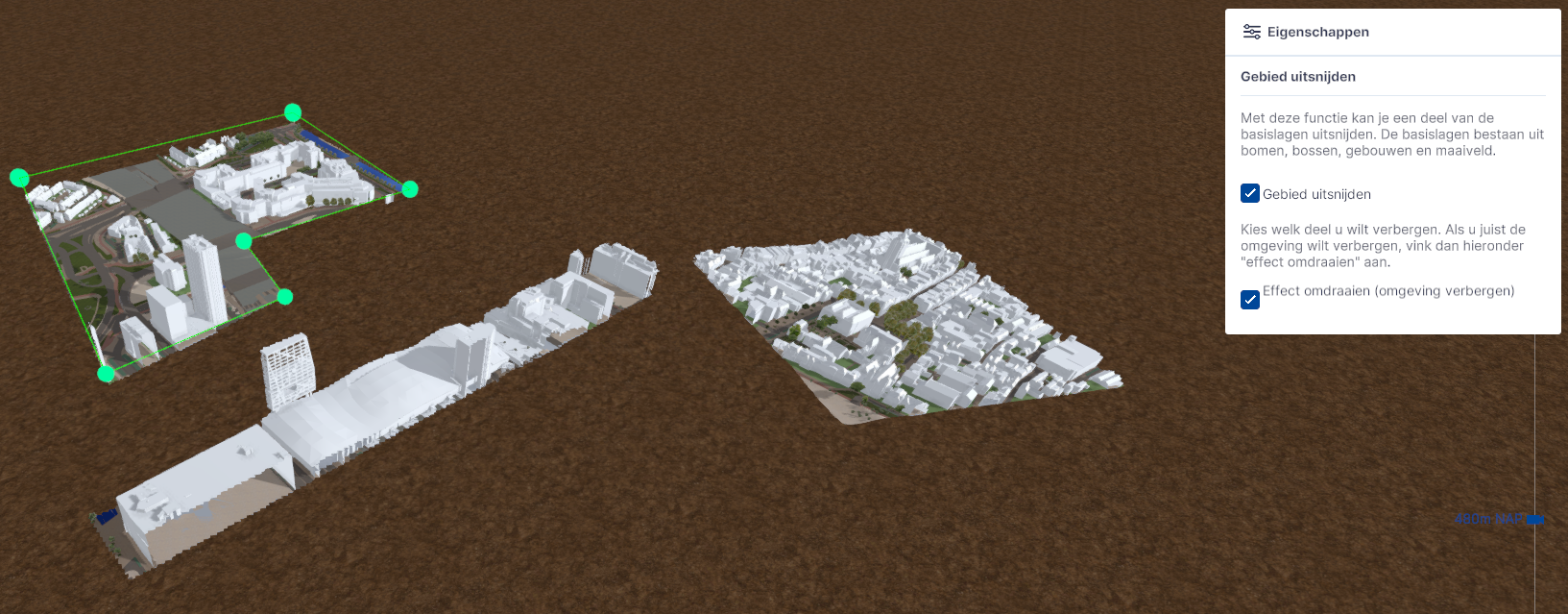

Building Blocks (Afbeelding) Mogelijkheden uitgesneden gebieden.
